Rammonteringssvetsmontering Utrustning: Tekniska parametrar och operativa specifikationer

1: Syfte och analys av användning

1

I produktions- och tillverkningsprocessen för släpvagnar har montering av den övergripande ramen alltid varit ett brådskande behov av förbättring . Den vanligaste produktionsmetoden nu är att slutföra arbetet med att korsa balkar och kantbjälkar på självmässiga konsoler . De diagonala dimensionerna för att behöva vara manligt mätt och framåt med en regel . De diagonala dimensionerna för att behöva vara manligt mätt och framåt med en regel . De diagonala dimensionerna för att behöva vara manligt mätt och fram med en regel . De diagonala dimensionerna för att behöva vara manligt mätt och framåt med en regel . De diagonala dimensionerna för att behöva vara manligt mätt och framåt med en regel . De diagonala dimensionerna för att behöva vara manligt mätt och fram med en regel {{2}. Garanterad . Att justera sidobalarna är svårt på grund av deras stora längd och tunga vikt . att minska produktionseffektiviteten kraftigt och påverka produktionskvaliteten för hela fordonet .}

2

Syftet med att använda verktyg är att säkerställa maximal produktionssäkerhet, förbättra produktionseffektiviteten och kvaliteten .

3

En effektiv produktionsprocess minskar inte bara produktionskostnaderna utan förbättrar också produktkonkurrenskraften och företagsbild .

4

Plattformen har funktionen att förmedla ramen till nästa arbetsstation genom lyftrullar (med undantag för svenhalsmodeller), vilket förbättrar effektiviteten i strömlinjeformad produktion .

2: Arbetsprincip och förklaring

1

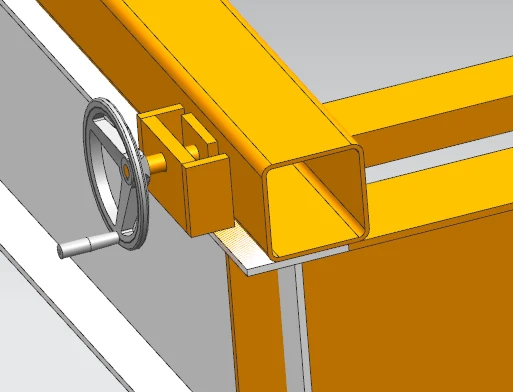

Den ena sidan av fixturen antar en kopplingsframdrivningsmetod, och den andra sidan används som referensyta

2

Med tanke på de olika storlekarna på gåshalsar är gåshalssektionen utrustad med en övergripande lyftfunktion (elektronisk kontroll) .

3

Plattformens riktmärke (botten) antar den ursprungliga plattplattan . Referensbafflar kan läggas till i båda ändarna av plattformen, som kan vara självgjord av köparen enligt deras behov .

4

Allmän tid/transportfunktion

När den används som en allmän term kan den lyftas med en rullluftsanordning för att slutföra den allmänna termen . Enligt arbetsbehov kan den sänkas under tabellen (dold); Lyftrullen har också funktionen att transportera .

3: Tekniska parametrar och kort konfiguration

1

Strömförsörjningsområde: 380V ± 20V 50Hz

2

Hydraulisk station: en uppsättning

3

Hydraulisk stationskraft: 5,5 kW

4

Motormodell: Y132L -4 Power Lift Motor

5

Oljepumptyp: växelpump

6

Oljepumpsförskjutning: 32#

7

Huvuda elektriska varumärken: Chint

8

Rulllyftmetod: Rotary Axel Type

9

Rolleråtgärdstyp: Länktyp

10

Rulllyftkraft: oljecylinder eller hiss

11

Lateral framdrivningsmetod: Övergripande synkron eller individuell framdrivning

12

Lateral framdrivningskraft: oljecylinder eller hiss

13

Främre och bakre ändblockvinklar: justerbar

14

Gooseneck Platform Movement: Kan lyftas och sänkas som en helhet

15

Goosenhals Platform Action and Control: Elektronisk kontroll, reduktionsmotor

16

Maximal adaptiv breddintervall: 2480mm -3150 mm

17

Åtgärdskontrollläge: Fjärrkontroll

18

Tillämpliga bilmodeller: 2,5 m -3 m bredd, rak strålbil och gåshalsbilsmodeller inom 560 mm

4: Garantitid

1

Från leveransdatumet levereras hela maskinen med ett års gratis garanti .

5: slumpmässiga data

1

En kopia av utrustningskretsdiagrammet

2

En kopia av garantihandboken

6: Omfattning av leverans, omfattning av jaget som tillhandahålls av efterfrågan och installationsvillkoren på webbplatsen

Utbudsområde:

Serienummer

namn

anteckningar

1

Goosenhals Lifting Platform: 1 Set

Inkluderar: 4 uppsättningar hissar, 2 reduktionsmotorer, 1 uppsättning plattform (längd: 4,5 meter, bredd: 5 meter), 2 uppsättningar av framdrivningsmekanismer

2

Huvudplattform: 1 uppsättning

Inkluderar: 1 uppsättning plattform (längd: 13 . 5 meter, bredd: 5 meter), 10 stödjande hjul och 8 uppsättningar av framdrivningsmekanismer.

3

Hydraulisk station: 1 uppsättning

Inkluderar: 1 uppsättning fjärrkontroll, 1 uppsättning elektriskt kontrollskåp

Köparen ska tillhandahålla:

1

Hydraulolja

L-hm -46

kraftledning

4- Core 4- Square

Webbplatsinstallationsförhållanden:

1: Betonggolv

2: Markens lutningsvinkel: Mindre än 8 grader

Obs: ovanstående leveransomfång inkluderar kompletta utrustningskomponenter för att säkerställa normal drift och fungera .
