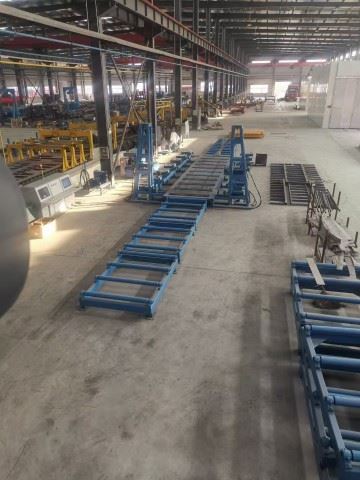

Svetsmontering
En; Användningsändamål och nuvarande situationanalys
Efter att den longitudinella strålen svetsas och kommer in i vägmonteringssteget har de flesta släpskapstillverkare inte specialiserade hjälpverktyg för produktion . För närvarande utförs den huvudsakliga produktionsmetoden fortfarande på marken eller på platta plattor; Ställ in parallella linjer Diagonala och andra uppgifter kräver manuella prystänger för att justera dimensioner, vilket gör det svårt att förstå noggrannheten i en annan dimension och arbetsintensiv tidskrävande . enkelt
Två; Arbetsprincip och kort förklaring
Transport (eller lyft) de längsgående balkarna från föregående station till denna fixtur (plattform), placera de två längsgående balkarna, komplettera enheten och svetsa och sedan transportera (lyfta) dem till nästa station .}
På ena sidan av "huvudramens svetsmontering" är; En styv vertikal baffel (plattformsreferensplan) rätad av en rak linje, med den andra sidan; Drivs av en oljecylinder, det L-formade guides kvadratröret (anpassat) dras åt för att uppfylla svetskraven i huvudstrålen, och huvudstödet är svetsat .
Detaljhantering; På grund av de olika storlekarna på gåshalsar i olika modeller är den främre gåshalsplattformen utrustad med en övergripande start- och landningsfunktion för att tillgodose arbetsbehovet för olika modeller .
Utrustningens arbetsläge är utrustad med personalstående arbetsstationer, vilket förbättrar personalens rörlighet och bekvämlighet, vilket indirekt ökar säkerhetsfaktorn i arbetet
Tre; Tekniska parametrar och kort konfiguration
|
1: Huvudtekniska parametrar |
|||||
|
1 |
Utrustningsmodell: ph-zl -18 m |
||||
|
2 |
Utrustningsnamn: Huvudstråle -positioneringssvetsmontering |
||||
|
3 |
Utrustningsstorlek: 18000mm * 2670mm * 1120mm |
||||
|
4 |
Maximal klämma av utrustning: 950mm --1450 mm |
||||
|
5 |
Systemklassat tryck: mindre än eller lika med 15mps |
||||
|
6 |
Hydraulisk oljemodell: L-HM -46 |
||||
|
7 |
Goosenhals plattform Lyfthöjd: mindre än eller lika med 560 mm |
||||
|
8 |
Longitudinell strålhöjd: mindre än eller lika med 560 mm |
||||
|
2: Huvudkonfigurationsparametrar |
|||||
|
Serienummer |
Komponentnamn |
Specifikationsparametrar |
anteckningar |
||
|
1 |
Oljepumptyp |
växelpump |
certifierade produkter |
||
|
2 |
Oljepumpsförskjutning |
10 ml |
standard |
||
|
3 |
Motorvarumärke |
Shandong lisheng |
certifierade produkter |
||
|
4 |
Motormodell |
Y112M-4 |
Kopparklädd |
||
|
5 |
Hela maskinkraften |
Mindre än eller lika med 5 kW |
|||
|
6 |
Modell för riktningsventil |
34SM-L10H-T |
certifierade produkter |
||
|
7 |
Oljecylindermodell |
HSG63*500 |
|||
|
8 |
Actionkontrollläge |
handrörelse |
|||
|
9 |
Oljecylinderkontrollläge |
Individuell kontroll |
|||
|
10 |
Svenhalsplattformslyftanordning |
075 Reduktionsmotor, koppling |
certifierade produkter |
||
|
11 |
Plattformslyftkontroll |
Elektrisk kontroll, knappar |
certifierade produkter |
||
|
3: Säkerhetsproduktionsskydd |
|||||
|
1 |
Hydraulsystemets översvämningsventil |
||||
|
4: Strömförsörjningsområdet |
|||||
|
1 |
380V ± 20V 50Hz |
||||
|
5: Garantitid |
|||||
|
1 |
Från leveransdatumet levereras hela maskinen med ett års gratis garanti . |
||||
|
6: Slumpmässiga data |
|||||
|
1 |
En kopia av utrustningskretsdiagrammet |
||||
|
2 |
En kopia av manual efter försäljning |
||||
|
7: Omfattning av leverans, omfattning av jaget som tillhandahålls av efterfrågan och installationsvillkoren på webbplatsen |
|||||
|
Utbudsområde: |
|||||
|
Serienummer |
namn |
anteckningar |
|||
|
1 |
Goosenhals Lifting Platform: 1 Set |
Inkluderar: 4 uppsättningar hissar, 2 reduktionsmotorer, 1 uppsättning plattform (längd: 4,5 meter, bredd: 2,7 meter), 4 stödjande hjul |
|||
|
2 |
Huvudplattform: 1 uppsättning |
Inkluderar: 1 uppsättning plattform (längd: 13 . 5 meter, bredd: 2,3 meter), 12 stödjande hjul och olika pivotoljecylindrar. |
|||
|
3 |
Hydraulisk station: 1 uppsättning |
Inkluderar: 1 uppsättning elektriskt kontrollskåp |
|||
|
Köparen ska tillhandahålla: |
|||||
|
1 |
Hydraulolja |
L-hm -46 |
|||
|
2 |
kraftledning |
4- Core 4- Square |
|||
|
Webbplatsinstallationsförhållanden: 1: Betonggolv 2: Markens lutningsvinkel: Mindre än 8 grader |
|||||
|
Obs: ovanstående leveransomfång inkluderar kompletta utrustningskomponenter för att säkerställa normal drift och fungera . |
|||||

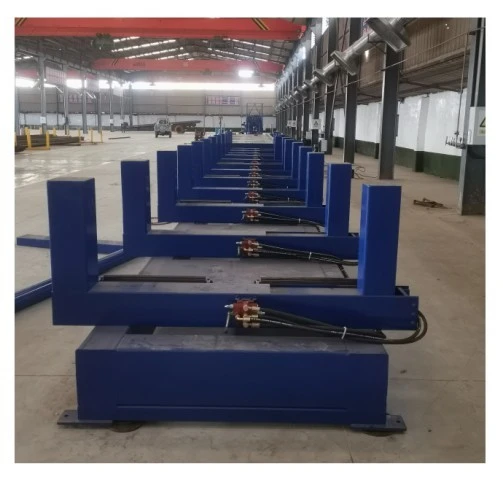

Huvudstrålepositionering och svetsmonteringsdiagram
